| Τροποποιημένο: | 1PC |
| τιμή: | US $100-500 |
| Τυπική συσκευασία: | Κύλινδρο |
| Περίοδος παράδοσης: | 30 ημέρες |
| Μέθοδος πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 20000 PC/μήνας |

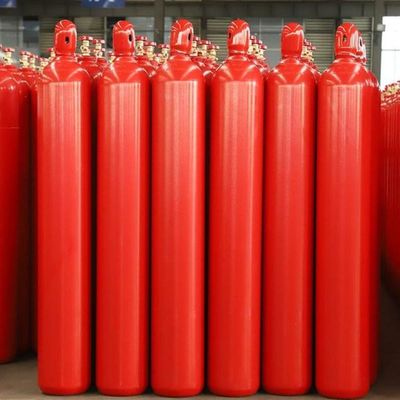

Μια φιάλη αερίου υψηλής πίεσης είναι ένας τύπος δοχείου που έχει σχεδιαστεί για την αποθήκευση και μεταφορά αερίων υπό υψηλή πίεση.Βιομηχανική, και επιστημονικές εφαρμογές.
Παρακάτω παρατίθενται ορισμένα βασικά χαρακτηριστικά των φιαλίδων αερίου υψηλής πίεσης:
Κατασκευή: Οι φιάλες αερίου υψηλής πίεσης είναι συνήθως κατασκευασμένες από χάλυβα ή κράμα αλουμινίου.
Σχεδιασμός χωρίς συγκόλληση: Οι μη συγκόλλητοι κυλίνδροι κατασκευάζονται με τη χρήση ενός μη συγκόλλητου σωλήνα, πράγμα που σημαίνει ότι δεν υπάρχουν συγκολλημένες αρθρώσεις.Αυτό το σχέδιο εξαλείφει τον κίνδυνο των αδύναμων σημείων που θα μπορούσαν να αποτύχουν υπό υψηλή πίεση.
Δοκιμαστική πίεση: Οι φιάλες αερίου υψηλής πίεσης είναι κατασκευασμένες για να αντέχουν συγκεκριμένες τιμές πίεσης, οι οποίες σημειώνονται στον κύλινδρο.Η ονομαστική πίεση δείχνει τη μέγιστη πίεση που μπορεί να διατηρήσει με ασφάλεια ο κύλινδροςΔιαφορετικά αέρια μπορεί να απαιτούν διαφορετικές τιμές πίεσης.
Βαλβίδες και εξαρτήματα: Οι φιάλες είναι εξοπλισμένες με βαλβίδες και εξαρτήματα που επιτρέπουν την πλήρωση και αδειοδότηση του αερίου.
Τεχνικά χαρακτηριστικά ασφαλείας: Οι φιάλες αερίου υψηλής πίεσης περιλαμβάνουν συχνά χαρακτηριστικά ασφαλείας όπως συσκευές ελάφρυνσης της πίεσης (PRD) ή δίσκους εκρήξεως.Αυτά τα εξαρτήματα είναι σχεδιασμένα για να απελευθερώνουν την υπερβολική πίεση από τον κύλινδρο για να αποφεύγουν εκρήξεις ή ρωγμές.
Δυνατότητα: Η χωρητικότητα των φιαλίδων αερίου υψηλής πίεσης μπορεί να ποικίλει σημαντικά ανάλογα με την προβλεπόμενη εφαρμογή.Διαφέρουν σε μέγεθος από μικρά φορητά κύλινδροι που χρησιμοποιούνται για συγκόλληση ή για ιατρικούς σκοπούς έως μεγάλα κύλινδροι που χρησιμοποιούνται σε βιομηχανικές διαδικασίες.
Η συμβατότητα αερίων: Είναι σημαντικό να διασφαλιστεί ότι το αέριο που αποθηκεύεται είναι συμβατό με το υλικό του κυλίνδρου.Οι κατασκευαστές φιάλων παρέχουν συνήθως κατευθυντήριες γραμμές σχετικά με τη συμβατότητα αερίου.
Όταν χειρίζεστε φιάλες αερίου υψηλής πίεσης, είναι σημαντικό να ακολουθείτε τις κατάλληλες διαδικασίες ασφαλείας, συμπεριλαμβανομένης της αποθήκευσης τους σε καλά αεριζόμενα σημεία, ασφαλίζοντάς τους για να αποφευχθεί η ανατροπή,και να είναι προσεκτικοί για τους πιθανούς κινδύνους όπως η θερμότητα, σπινθήρες, ή σωματική βλάβη.
Σημείωση: Είναι πάντα σημαντικό να συμβουλεύεστε τους ειδικούς κανονισμούς και τις κατευθυντήριες γραμμές που παρέχονται από τον κατασκευαστή και τις αρμόδιες αρχές κατά τη χρήση ή τον χειρισμό φιάλων αερίου υψηλής πίεσης,καθώς οι απαιτήσεις μπορεί να διαφέρουν ανάλογα με τη δικαιοδοσία και την εφαρμογή.
ISO 9809-3 Φιαλίδες αερίου από ατσάλι χωρίς συγκόλληση
Τύπος |
Εξωτερική διάμετρος (mm) | ΝερόΔυναμικότητα(Λ) | Υψόμετρο (χωρίς Κύβος) (mm) | Βάρος (χωρίς βαλβίδα)Κατώτατο όριο) (kg) |
Εργασιακή πίεση(Μπαρ) | Σχεδιαστικό πάχος τοίχου (μμ) |
Αξιολογίες υλικού |
| ISO102-1.8-150 | 102 |
1.8 | 325 | 3.5 | 150 |
3 |
37Mn |
| ISO102-3-150 | 3 | 498 | 5.2 | ||||
| ISO102-3.4-150 | 3.4 | 555 | 5.7 | ||||
| ISO102-4.4-150 | 4.4 | 700 | 7.2 |
| ISO108-1.4-150 | 108 |
1.4 | 240 | 2.9 | 150 |
3.2 |
37Mn |
| ISO108-1.8-150 | 1.8 | 285 | 3.3 | ||||
| ISO108-2-150 | 2 | 310 | 3.6 | ||||
| ISO108-3-150 | 3 | 437 | 4.9 | ||||
| ISO108-3.6-150 | 3.6 | 515 | 5.7 | ||||
| ISO108-4-150 | 4 | 565 | 6.2 | ||||
| ISO108-5-150 | 5 | 692 | 7.5 | ||||
| ISO 140-3.4-150 | 140 |
3.4 | 321 | 5.8 | 150 |
4.1 |
37Mn |
| ISO 140-4-150 | 4 | 365 | 6.4 | ||||
| ISO 140-5-150 | 5 | 440 | 7.6 | ||||
| ISO 140-6-150 | 6 | 515 | 8.8 | ||||
| ISO 140-6.3-150 | 6.3 | 545 | 9.2 | ||||
| ISO 140-6.7-150 | 6.7 | 567 | 9.5 | ||||
| ISO 140-7-150 | 7 | 595 | 9.9 | ||||
| ISO 140-7.5-150 | 7.5 | 632 | 10.5 | ||||
| ISO 140-8-150 | 8 | 665 | 11 | ||||
| ISO 140-9-150 | 9 | 745 | 12.2 | ||||
| ISO 140-10-150 | 10 | 830 | 13.5 | ||||
| ISO 1401-150 | 11 | 885 | 14.3 | ||||
| ISO140-13.4-150 | 13.4 | 1070 | 17.1 | ||||
| ISO140-14-150 | 14 | 1115 | 17.7 | ||||
| ISO159-7-150 | 159 |
7 | 495 | 9.8 | 150 |
4.7 |
37Mn |
| ISO159-8-150 | 8 | 554 | 10.8 | ||||
| ISO159-9-150 | 9 | 610 | 11.7 | ||||
| ISO159-10-150 | 10 | 665 | 12.7 | ||||
| ISO 159-11-150 | 11 | 722 | 13.7 | ||||
| ISO159-12-150 | 12 | 790 | 14.8 | ||||
| ISO 159-12.5-150 | 12.5 | 802 | 15 | ||||
| ISO159-13.150 | 13 | 833 | 15.6 | ||||
| ISO159-13.4-150 | 13.4 | 855 | 16 | ||||
| ISO159-13.7-150 | 13.7 | 878 | 16.3 | ||||
| ISO 159-14-150 | 14 | 890 | 16.5 | ||||
| ISO159-15-150 | 15 | 945 | 17.5 | ||||
| ISO159-16-150 | 16 | 1000 | 18.4 | ||||
| ISO 180-8-150 | 180 |
8 | 480 | 13.8 | 150 |
5.3 |
37Mn |
| ISO 180-10-150 | 10 | 570 | 16.1 | ||||
| ISO 180-12-150 | 12 | 660 | 18.3 | ||||
| ISO 180-15-150 | 15 | 790 | 21.6 | ||||
| ISO 180-20-150 | 20 | 1015 | 27.2 | ||||
| ISO180-21-150 | 21 | 1061 | 28.3 | ||||
| ISO180-21.6-150 | 21.6 | 1087 | 29 | ||||
| ISO180-22.3-150 | 22.3 | 1100 | 29.4 |
| ISO219-20-150 | 219 |
20 | 705 | 27.8 | 150 |
6.1 |
37Mn |
| ISO219-25-150 | 25 | 855 | 32.8 | ||||
| ISO219-27-150 | 27 | 915 | 34.8 | ||||
| ISO219-36-150 | 36 | 1185 | 43.9 | ||||
| ISO219-38-150 | 38 | 1245 | 45.9 | ||||
| ISO219-40-150 | 40 | 1305 | 47.8 | ||||
| ISO219-45-150 | 45 | 1455 | 52.9 | ||||
| ISO219-46.7-150 | 46.7 | 1505 | 54.6 | ||||
| ISO219-50-150 | 50 | 1605 | 57.9 |
